Блок БКЗ
Блок комплексной защиты БКЗ представляет собой устройство, используемое для обеспечения защиты любых электрических сетей при подземном расположении с нейтралью от КЗ. Также периодически применяются для исключения перегрузок электрических двигателей.
Назначение
Блок БКЗ создается с целью встройки в аппараты рудничные коммутационные. Основное назначение устройства — защита от КЗ сетей подземного расположения, а также защита электродвигателей от возникающих перегрузок. При этом он всячески позволяет запоминать заданный режим перегрузки. Является надежным устройством, используемым в условиях шахт и рудников.
Блоки серии БКЗ выпускаются в нескольких модификациях. Модели БКЗ используются вместе с трансформаторами, а блок БКЗ-3 — с датчиками тока. Уставки контролируемого сопротивления для цепей 600 В составляет 35+/-5 и 110+/-10 кОм. Для цепи, где напряжение равно 1140 Вольт, данные значения составляют 110+/-10 и 300+/-80 кОм. По климатическому исполнению подходит под марку УХЛ5. В комплекте поставок, где есть блок КМЗ: блок, гнездо для соединителя и бумаги по эксплуатации.
Устройство и работа
Наш блочный механизм предназначен для работы в цепях с номинальным напряжением 36 В. При создании и продолжении КЗ и утечек тока срабатывает устройство. При этом он характеризуется минимальным временем срабатывания для обеспечения надежной защиты электродвигателей. Время срабатывания составляет 0,2-5. Запоминание режима перегрузки осуществляется не менее, чем через 30 сек. В случае возникновения перегрузок до 1,2 от значения номинального тока при холодном пуске время срабатывания блока составляет не более 6 минут.

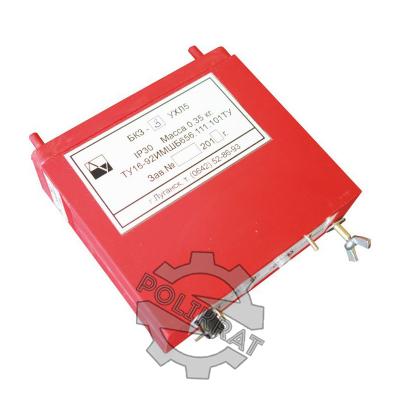

Корпусная часть выливается в пластмассовом корпусе, к которому прикрепляются печатная плата с соответствующими элементами, а так же вилка от соединителя. Для исключения неправильного подключения предусмотрен ключ. При установке устройства в аппарат необходимо учитывать положения ключа. Крепление осуществляется при помощи винта.
Типоисполнение
Блок БКЗ выпускается в двух модификациях:
- БКЗ (применяется совместно с трансформаторами тока ТТ-63, ТТ-125, ТТ-160 В, ТТ-250, ТТ-320, ТТ-400),
- БКЗ-3 ( применяется совместно с датчиками тока ДТ1…ДТ5).
| Параметры | Значения |
|---|---|
| Номинальное напряжение, В | |
| Величина уставок контролируемого сопротивления изоляции при номинальном напряжении, кОм | 70** |
| для силовых цепей напряжением 660 В | 35±5* и 110–10 |
| для силовых цепей напряжением 1140 В | 110±10* и 300±80** |
| Собственное время срабатывания блока | |
| при кратности первичного тока трансформатора тока к току уставки 1.5, не более, с | 0,2 |
| при перегрузках, равных 6-кратному значению номинального тока защищаемого объекта, не более, с | 5 |
| при перегрузках, равных 1,2 номинального тока защищаемого объекта с холодного состояния, не более, мин | 6 |
| время запоминания режима перегрузки, равной 1,2 Iном, не менее, с | 30 |
| Потребляемая мощность блока, не более, Вт | 6 |
| Масса, кг, не более | 0,4 |
| Габаритные размеры, мм, не более | |
| БКЗ | 120х42х132 |
| БКЗ-3 | 120х42х136 |
| * - уставка «Аварийная», | |
| ** - уставка «Предупредительная» |
Частное акционерное общество «Углеприбор» специализируется на разработке и выпуске оборудования для добывающей отрасли промышленности, и горно-обогатительного комплекса.
