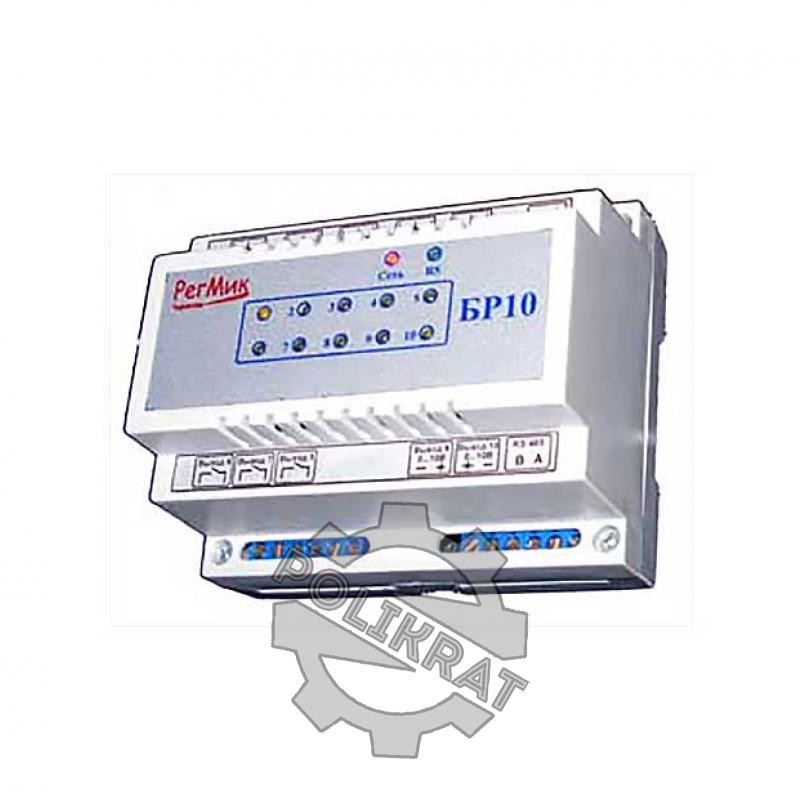

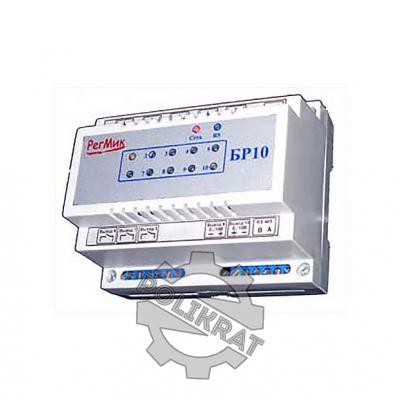

Блок расширения выходов БР10
Блок расширения выходов БР10 предназначен для включения/выключения сигнальных цепей, коммутации сигналов, включения/выключения сильноточных цепей, управления системами оповещения, активизации систем аварийной сигнализации и т.д.
Рекомендуется для совместной работы с регуляторами, реле времени (РД8, РП8, РВ8) и другими ведущими приборами поддерживающий стандартный протокол обмена ModBus в сети RS-485.
Функции и режимы блока расширения выходов :
- блоки расширения являются независимым устройствами, имеющими интерфейс связи RS-485 с протоколом ModBus RTU, что позволяет использовать их совместно с приборами, выпускаемыми нашим предприятием, оборудованием других производителей, а также непосредственно под управлением персонального компьютера;
- количество входов/выходов может быть увеличено за счет применения нескольких блоков расширения, подключенных к одному управляющему прибору. Такой подход обеспечивает расширение функциональных возможностей измерителей/регуляторов, высокую надежность и взаимозаменяемость;
- прибор является ведомым устройством, т.е. нормальная работа прибора возможна только при подключении его к ведущему устройству (персональному компьютеру или микропроцессорной системе управления). Протоколом связи прибора и ведущего устройства является протокол Modbus RTU в сети RS-485;
- пользователь может программно перенастраивать БР с помощью ведущего устройства, а именно:
- номер прибора в сети;
- скорость обмена данными;
- количество бит данных;
- вид паритета;
- количество стоповых бит;
- начальное состояние дискретных выходов;
- состояния аналоговых выходов;
- максимальное количество дискретных выходов – 9, аналоговых выходов – 2. Общее количество выходов не должно превышать 10. Например, возможна комбинация выходов: 9 дискретных и 1 аналоговый, 8 дискретных и 2 аналоговых;
- световая индикация режимов работы;
- простой монтаж на DIN-рейку.
| Наименование характеристики | Значение |
| Напряжение питания (от сети переменного тока), В | 220 (±20) |
| Максимальное количество дискретных выходов, шт. | 9 |
| Тип дискретного выхода |
|
| Максимальное количество аналоговых выходов, шт. | 2 |
| Тип выходного аналогового сигнала |
|
| Интерфейс связи с управляющим устройством | RS-485, протокол Modbus RTU |
| Габаритные размеры, мм | 89х105х65 |
| Масса, г (не более) | 250 |
