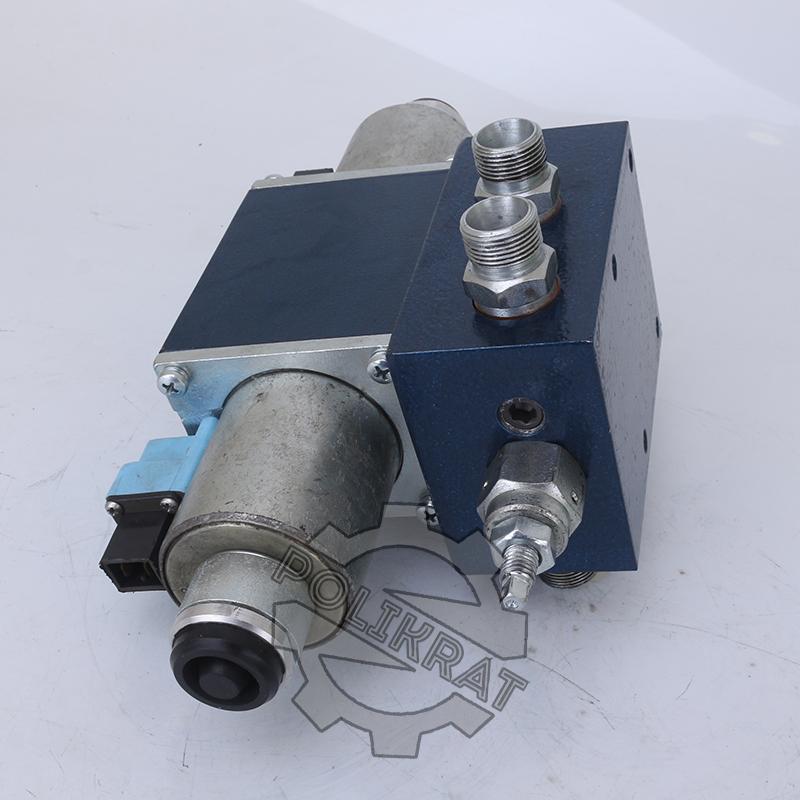

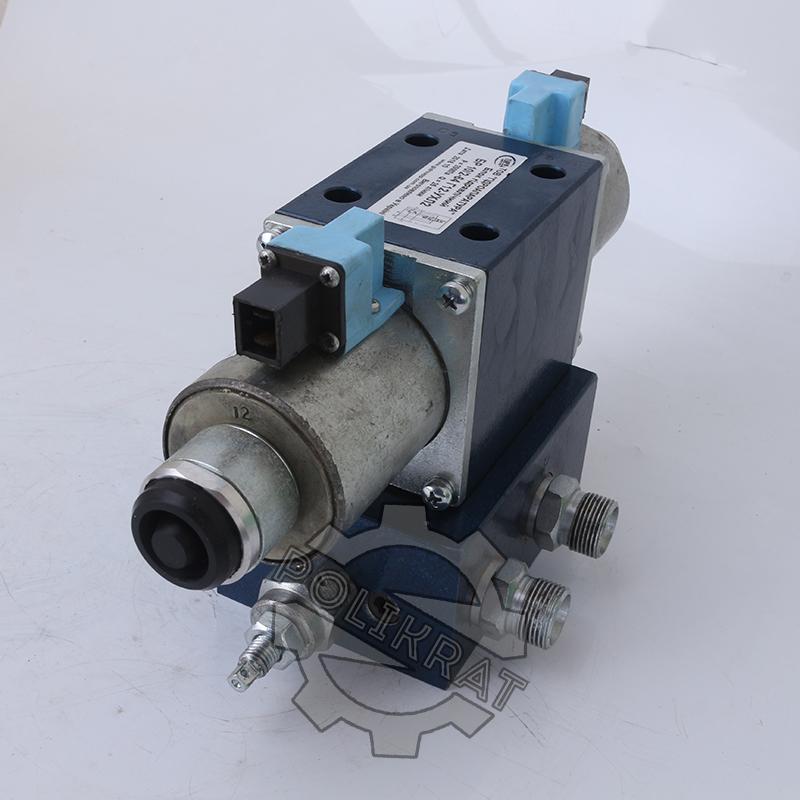

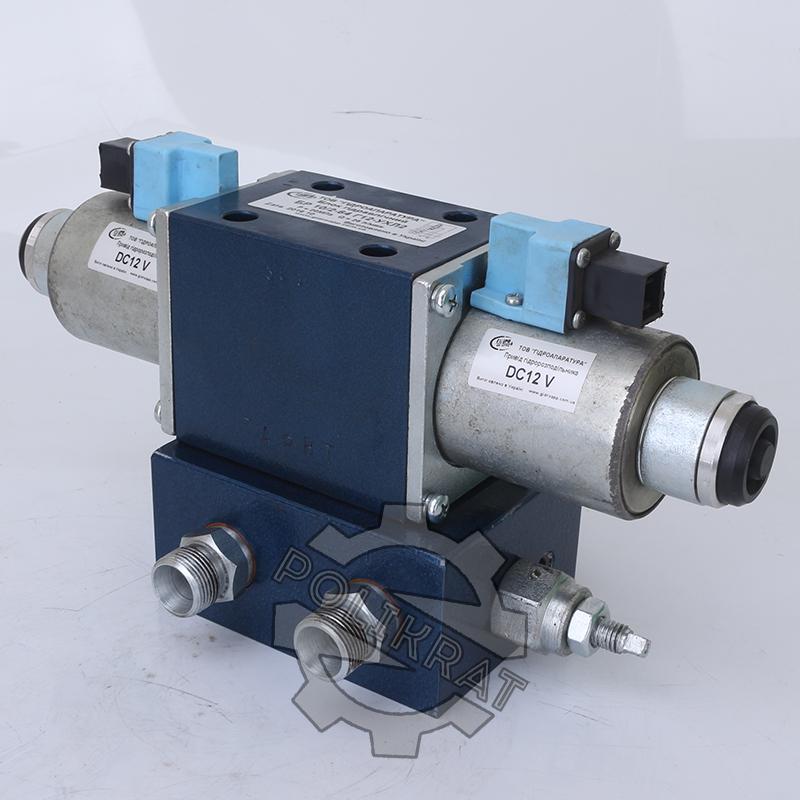

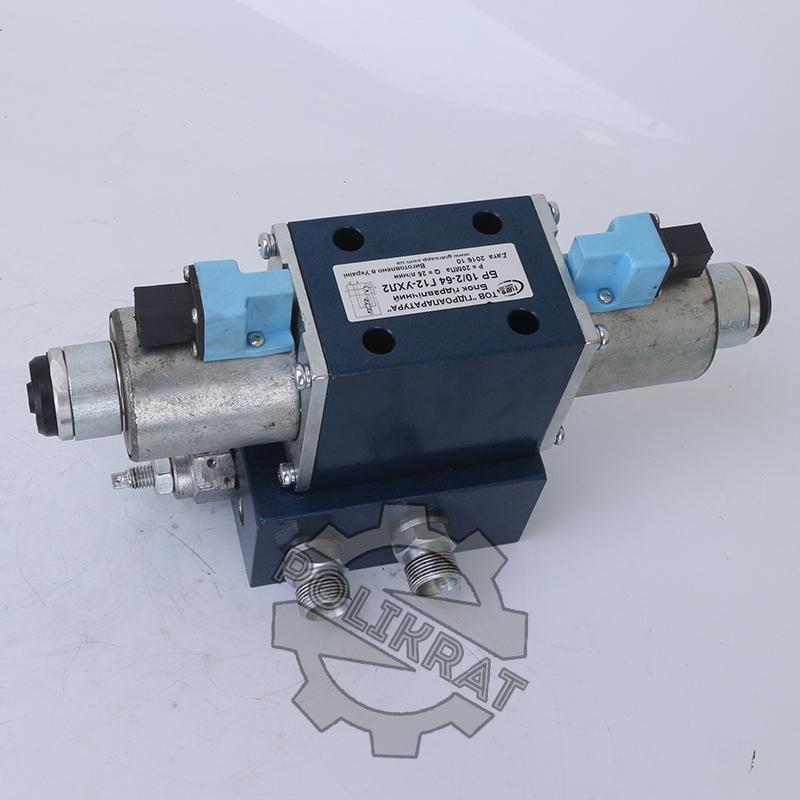

Блок разгрузки БР

Блок разгрузки БР предназначен для разгрузки гидросистемы при отключенных исполнительных механизмах, распределения потока рабочей жидкости и предохранения от забросов давления.

Условия эксплуатации

Блок разгрузки работает на минеральных маслах с вязкостью от 10 до 1000 мм²/с (сСт) при температуре рабочей жидкости от -30°C до +70°C и температуре окружающей среды от -40°C до +40°C.

Класс чистоты рабочей жидкости не грубее 12-го по ГОСТ 17216 с номинальной тонкостью фильтрации 25 мкм.

Структура условного обозначения

Структура условного обозначения блоков - БР / x1 - x2 - x3 - x4 x5 x6 - x7 x8:

• БР - блок разгрузки;
• x1 - условный проход:
  • 6 - Ду 6 мм;
  • 10 - Ду 10 мм;
• x2 - давление настройки предохранительного клапана:
  • не обозначается - клапан отсутствует;
  • 1 - до 10 МПа;
  • 2 - до 25 МПа;
  • 3 - до 32 МПа;
  • 4 - до 40 МПа;
• x3 - схема распределения потока гидрораспределителей по ГОСТ 2781 и монтируемые сборочные единицы;
• x4 - монтажная плита;
• x5 - 1, 2, 3 или 4 - количество штуцеров, Ш1-Ш21 - обозначение штуцера;
• x6 - тип тока:
  • Г - постоянный ток 12, 24, 48, 110В;
  • В - переменный ток 24, 36, 110, 220, 380В;
• x7 - исполнение манометра:
  • не обозначается - манометр отсутствует;
  • МА - манометр в канале А(В,Р);
  • ДМА - манометр отсутствует, но есть демпфер под манометр в канале А(В,Р);
  • ВМА - манометр отсутствует, но есть вентиль (кран) под манометр в канале А(В,Р);
• x8 - климатическое исполнение по ГОСТ 15150, категория размещения по ГОСТ 15150.

Комплект поставки

1. Блок БР - 1 шт.
2. Кольца резиновые уплотнительные кругового сечения по ГОСТ 9833-73:
   • 004-007-19-2-2 – 2 шт.
   • 013-016-19-2-2 – 5 шт.
   • 021-024-19-2-2 – 1 шт.
   • 017-021-25-2-2 – 1 шт.
   • 030-035-30-2-2 – 2 шт.
3. Паспорт – 1 экз.
4. Свидетельство о приемке – 1 экз.
5. Свидетельство о консервации – 1 экз.
6. Свидетельство об упаковке – 1 экз.
