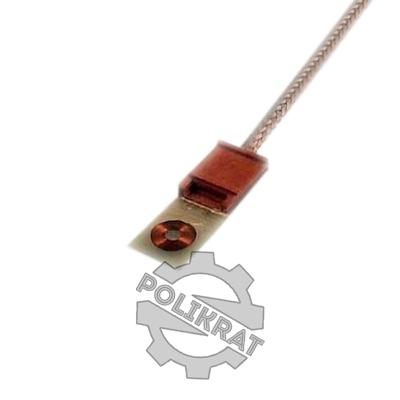

Датчик измерения температуры ТМ 006

Средняя: 5 (1 оценка)
Код товара:
12499
Аббревиатура:
ТМ 006
Производитель:

Датчик ТМ 006 предназначен для измерения температуры поверхности плоских тел.

Модификации

Датчики ТМ 006 изготавливаются в таких типоисполнениях:

  • ТМ 006-01,
  • ТМ 006-02,
  • ТМ 006-03,
  • ТМ 006-04,
  • ТМ 006-05.

Устройство и принцип действия

Датчик температуры выполнен в виде корпусного элемента из прессматериала и стеклоткани, к контактам которого крепится чувствительный элемент. В качестве термоэлемента используется медная проволока с диаметром 50 мкм намотанная в спираль. Крепление медного элемента к корпусу осуществляется посредством кремнийорганического лака.

Для крепления термометра ТМ 006 к исследуемому объекту используется клей или точечная сварка. Приваривается термометр при помощи скобы, входящей в комплектацию устройства.

Принцип действия датчиков основан на измерении электрического сопротивления металлов под воздействием температуры.

Технические характеристики
ПараметрЗначение
Градуировочная характеристика в рабочем диапазоне температурот -196º С до +200º С
Погрешность характеристики±0,5º С
Показатель термической инерциине более 0,01 с
Сопротивление термометров при 0º С17±0,25 Ом
Сопротивление изоляции в нормальных условиях не менее 20 МОм
Температурный коэффициент сопротивления0,00428 град-1
Ресурс работы ТМ 006 при температуре от -196° С до +200° С и вибронагрузкахне менее 2 ч
Ресурс работы ТМ 006 при температуре от -150° С до +120° С и без вибронагрузокне менее 130 000 ч
Гарантийный срок хранения20 лет
Схема подсоединениядвухпроводная
Длина кабеля130 мм
Габаритные размеры43х18х6 мм
Массане более 8 г
Рис.1. Габаритные размеры датчика измерения температуры ТМ 006
