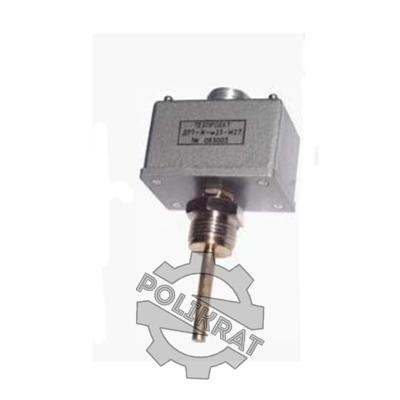

Датчик-реле температуры ДРТ-ЖД

Средняя: 5 (1 оценка)
Код товара:
9301
Аббревиатура:
ДРТ-ЖД
Производитель:
Документация:

Датчик-реле температуры ДРТ-ЖД ААРЛ.433647.006 предназначен для непрерывного измерения температуры жидкости, газообразных сред и выдачи сигнала о превышении(снижении) порогового значения - замыканием (размыканием) контактов реле. Датчик предназначен для установки на главных и вспомогательных дизелях, дизель-генераторах судов неограниченного района плавания, а также на стационарных и используемых на железнодорожном транспорте дизелях, дизель-генераторах. Датчик применяется в качестве регулирующего, сигнализирующего или защитного устройства для автоматизации технологических процессов.

Датчик изготавливается с любой фиксированной уставкой срабатывания в диапазоне измеряемой температуры - от минус 40 до + 120°С. Зона возврата направлена в сторону понижения температуры. Т.к. датчик имеет перекидной контакт, можно организовать работу датчика с зоной возврата направленной в сторону повышения температуры. В зависимости от способа крепления датчик изготавливается в трех вариантах - с гайкой М18, со штуцером М24 (для сквозных отверстий) и со штуцером М27 (для отверстий с упором).

Глубина погружения датчика в измеряемую среду 47 … 60 мм, в зависимости от способа крепления. Контролируемая среда должна быть неагрессивная к латуни. По требованию заказчика данные параметры могут быть изменены.

Комплект поставки

  • Датчик-реле температуры ДРТ-ЖД;
  • Прокладка;
  • Розетка 2РМТ24КПН19Г1В1В ;
  • Паспорт.

Структура условного обозначения

Условное обозначение датчика-реле - ДРТ-ЖД-X-Y, где Х – температура срабатывания, указанная в градусах; Y- способ крепления (гайка М18, штуцер М24, штуцер М27).

Условия эксплуатации

  • воздействии температуры окружающей среды - от -40 до + 85°С;
  • относительной влажности воздуха 95±3% при температуре + 40°С;
  • вибрации с частотой от 10 до 100 Гц и ускорением до 15,0 g;
  • ударных нагрузок с ускорением ±20,0 g.
Технические характеристики
ПараметрЗначение
Значение гистерезиса 5°С
Погрешность, не более, ±1°С в диапазоне минус 10 … + 85°С, ±2°С в остальном диапазоне измеряемых температур
Напряжение питания (AC или DC) от 30 до 270 В
Ток потребления30 мА
Электрические параметры контактов реле:
максимальное коммутируемое напряжение 270 В
максимальный коммутируемый ток1,0 А
характер нагрузкиактивный
Габаритные размеры, мм80х135х50
Масса, кг0,4
Схема Датчика ДРТ-ЖД

Частное проектно-производственное предприятие “ТЕХПРОЕКТ” хорошо известно среди организаций, эксплуатирующих дизели и дизель-генераторы.

Специализация - проектирование и изготовление приборов и устройств автоматизации судовых и стационарных дизелей и дизель-генераторов, систем автоматики дизель-генераторных электростанций, а также проектирование и изготовление автоматизированных систем управления в промышленности и сельском хозяйстве по индивидуальному заказу.

Несмотря на сравнительно небольшой срок существования, ЧППП “ТЕХПРОЕКТ” сумело достичь превосходных результатов в области проектирования и производства автоматизированных систем управления и приборов к ним. До запуска в серийное производство все изделия проходят заводские лабораторно-отработочные испытания на соответствия ГОСТ, а также испытания в составе дизелей и дизель-генераторных агрегатов в местах эксплуатации.

Продукция для дизель-генераторных агрегатов включает целый ряд современных интеллектуальных устройств мониторинга и управления процессом выработки электроэнергии, контроля качества выходной энергии.

В области сельского хозяйства были разработаны по индивидуальным заказам и введены в эксплуатацию автоматизированные системы управления птицефермами. Они ничем не уступают зарубежным аналогам, но значительно ниже по стоимости. ЧППП “ТЕХПРОЕКТ” предоставляет: гарантийное и послегарантийное сервисное обслуживание, а также снабжение запасными частями.
