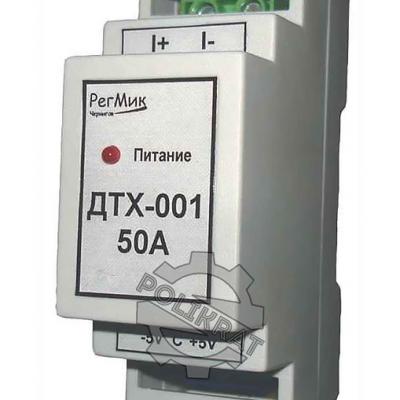

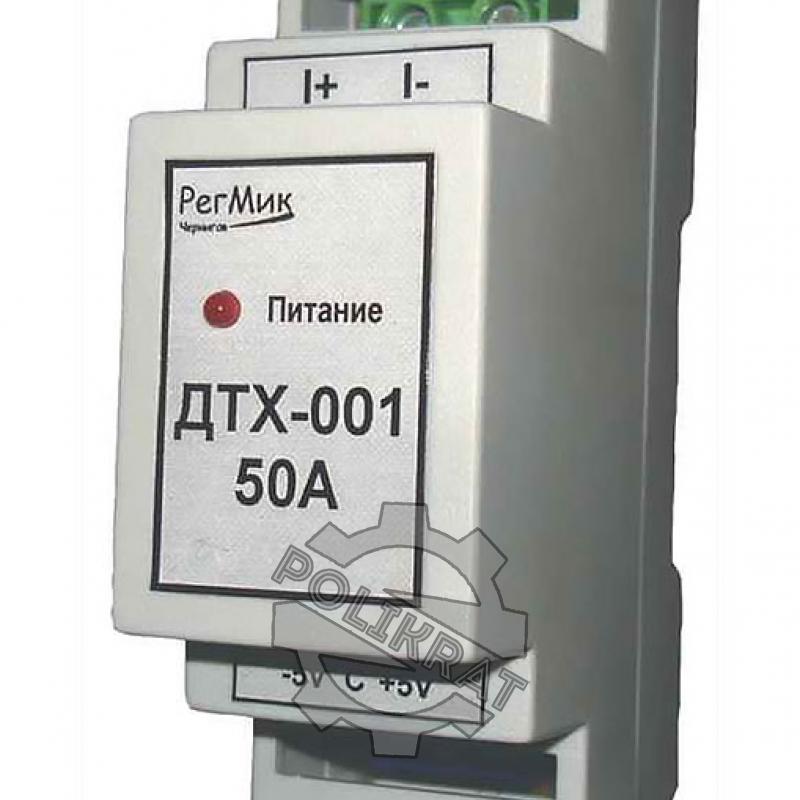

Датчики тока ДТХ-001

Датчики тока (ДТХ) представляют собой преобразователи тока в напряжение. Датчики предназначены для измерения переменного, постоянного или импульсного тока не более 625 А.

Датчики тока применяются в системах мониторинга электропитания для быстрого реагирования или предотвращения аварий. Ядром устройств является интегральный датчик на основе эффекта Холла, который измеряет напряжённость магнитного поля вблизи поверхности проводника с током. Таким образом сигнальная и силовая цепи развязаны гальванически. Пробивное напряжение развязки не менее 3000В. Погрешность измерений 1%. Напряжение питания 12-24В. Устройства подразделяются на два типа: контактные и бесконтактные.

Контактные:

Для измерения тока потребления необходимо подключить датчик тока (ДТХ-001, ДТХ-002 или ДТХ-009) в разрыв силовых цепей питания и нагрузки. Прибор характеризуется хорошей линейностью и низкой ценой. Все датчики способны работать с приборами: УЗ2 и УЗ2-Т (интерфейс “РегМик”). Максимальный рабочий ток 75 А.

Бесконтактные:

Главным преимуществом датчика тока является отсутствие измерительного шунта, а также отсутствие силовых разъёмов, что повышает как КПД так и надежность системы в целом. Приборы позиционируются как устройства повышенной надежности. В номенклатуре присутствуют модификации со стандартными аналоговыми выходами 0-10В; 4-20мА.

Обозначение при заказе: ДТХ - A B C - D

Условные обозначения
