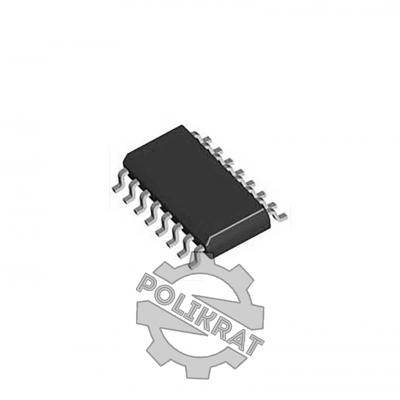

DM115 - Микросхема восьмибитного драйвера
DM115 SOP16 - это микросхема восьмибитного драйвера, предназначенная для управления светодиодами. Величина выходного постоянного тока настраивается одним внешним резистором.
В состав микросхемы входят 8-битный регистр сдвига, защелки данных, и источники постоянного тока.
Особенности:
- Допускается каскадное включение микросхем.
- Входы совместимы с CMOS логикой.
- Расположение и функциональное назначение выводов подобны микросхеме ST2221A (электрические характеристики отличаются).
- Технологический разброс выходных токов (Ta = 25°C,VDD = 5.0V):
- Между выходами разных микросхем: ±10%
- DM115, в диапазоне выходных токов 20…60мА: между разными выходами одной микросхемы: ±4%
- DM115, в диапазоне выходных токов 5…20мА: между разными выходами одной микросхемы: ±6%
| Параметры | Значения |
| Корпус | SOP16 |
| Монтаж | SMD |
| Максимальная тактовая частота | 25МГц |
| Постоянный выходной ток | 5…60мА |
| Максимальное выходное напряжение | 17 В |
| Напряжение питания | 3.3…5В |
| Разрядность | 8 бит |
