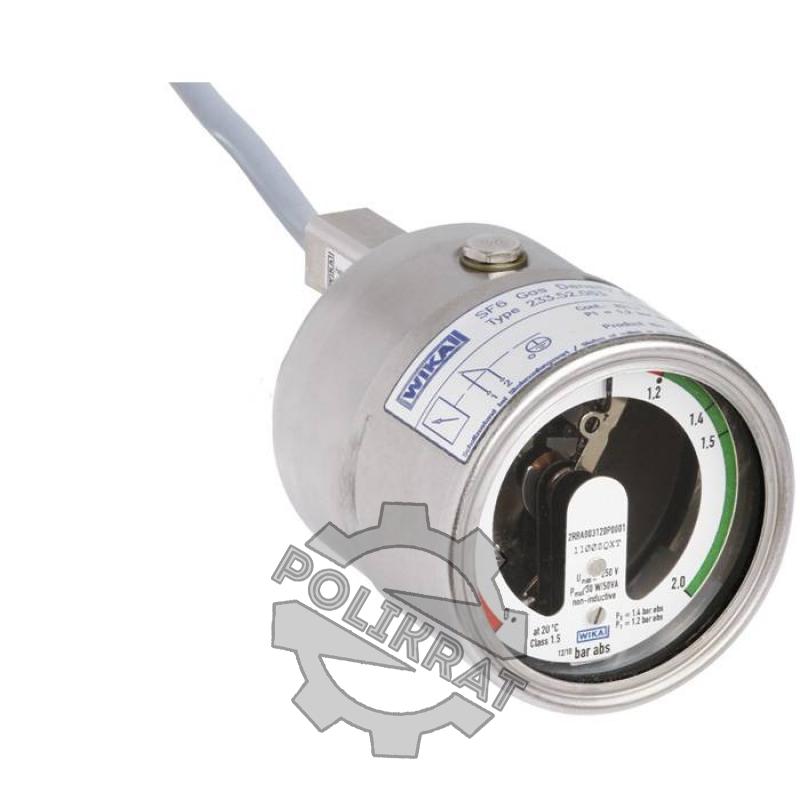

Монитор плотности элегаза GDM-063 WIKA

Модели GDM-063

GDM-063 (233.52.063) используется для контроля плотности SF6 в электрооборудовании. Предназначен для наружной установки.

Корпус герметичный, газонаполненный, из нержавеющей стали, с защитным акриловым стеклом (опционально – с ламинированным). Степень защиты IP65. Для приведения измерений к требованиям ГОСТ (температура рабочей среды = 20 град С), GDM-063 имеет компенсатор температуры. Последний представляет собой биметаллическую пластину, изгибающуюся под действием тепловой энергии элегаза и уточняющую показания прибора.

Принцип действия. Рабочим элементом GDM-063 является трубка Бурдона, которая находится под действием элегаза. При падении давления SF6, она меняет радиус кривизны (больше изгибается). При выходе данного параметра за нормативные пределы, она замыкает или размыкает (в зависимости от модификации аппарата) контакты цепи сигнализации.

Применение

• Gas density monitoring in closed SF6 gas tanks

Особенности

• Специализированный манометр с трубкой Бурдона с температурной компенсацией
• Предназначен для применения вне помещений
• Контактирующие с измеряемой средой части из нержавеющей стали
• Индикатор плотности с сигнальными контактами
• Полностью герметичный корпус, обеспечивающий независимость показаний индикатора от колебаний атмосферного давления и влияния высоты над уровнем моря
