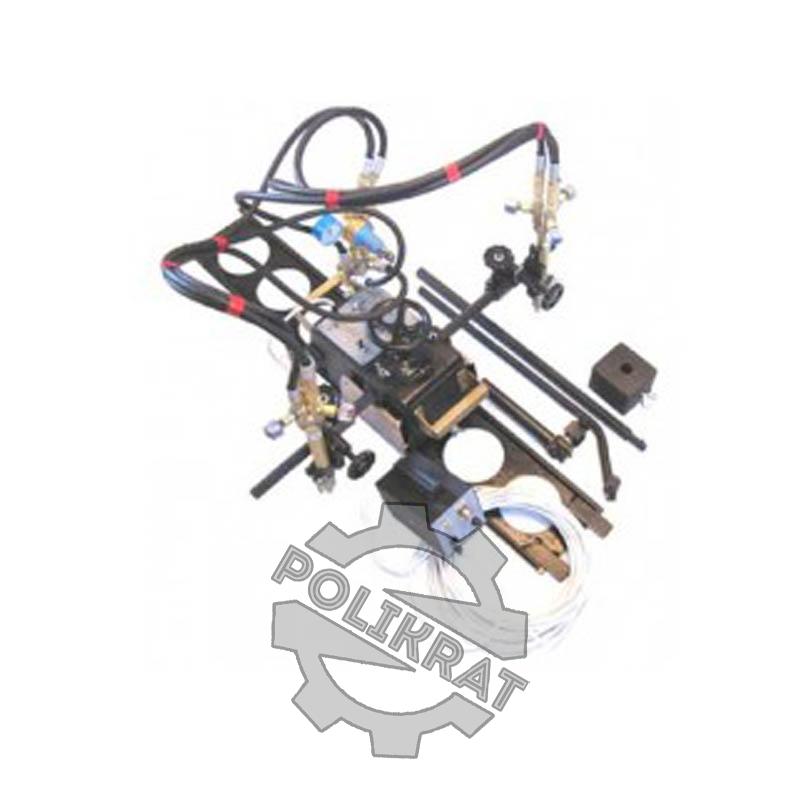

Переносная газорежущая машина Смена-2М
Переносная газорежущая машина «Смена-2М» предназначена для кислородной резки листовой стали. Простая и прочная конструкция машины гарантирует легкость управления, точность реза и долгий срок службы. Машина может выполнять прямолинейные, круговые, контурные и наклонные резы с подготовкой кромок под сварку.
Комплект поставки
- Машина переносная Смена-2М (ходовая часть);
- Направляющая 2шт;
- Противовес;
- Приспособление для резки по окружности;
- Приспособление копирующее;
- Приспособление для резки ласок;
- Кабель управления длинной 12м;
- Блок питания;
- Шланги:
- Кислородный длинной 12м;
- Горючего газа длинной 12м.
- Сетевой кабель длинной 2м;
- Удлинитель штанги;
- Паспорт.
Конструкционные особенности и состав установки
Газорежущая установка Смена-2М включает в свою комплектацию:
- ходовую часть установки;
- две направляющих;
- противовес;
- приспособления для копирования, разрезания по окружности и резке ласок;
- блок питания с сетевым кабелем;
- набор кабелей и шлангов для подачи газов и тока;
- набор гильз, сопел и камера смешивания.
К основным конструкционным узлам режущего аппарата относятся ходовая часть, собственно резаки, механизм для резки по окружностям и по лекальным контурам, система копирования. Ходовая часть резака выполнена в виде тележки, на которой расположены привод, поворотная система, панель управления, несущие штанги и суппорта с резаками, маховики перемещения штанг, газораспределительный узел с системой пуска кислорода для резки. Газовый резак укомплектован секционными направляющими. Стандартная комплектация рассчитана на возможность обработки стальных листов с длинной до 4-х метров. Копирующая система используется для направления резака вдоль кромки, если перемещение заготовки производится без направляющих. Используется для резки по лекальных контурах или при подготовке скоса под сварку.
| КЭ.09.025-02 | Гильза 3П | в сост. машины |
| КЭ.09.025-05 | Гильза 6П | 1 |
| КЭ.09.021-01 | Сопло №1 | в сост. машины |
| КЭ.09.021-02 | Сопло №2 | 1 |
| КЭ.09.021-03 | Сопло №3 | 1 |
| КЭ.09.021-04 | Сопло №4 | 1 |
| КЭ.09.021-05 | Сопло №5 | 1 |
| КЭ.09.021-06 | Сопло №6 | 1 |
| КЭ.09.005-02 | Камера смешивания 1ПБ(пропан-бутан) | 1 |
| КЭ.09.005-01 | Камера смешивания 1ПГ(природный газ) | 1 |
| Технологическая гайка | 1 |
Функциональные возможности Смена-2М
Среди возможностей, которые поддерживаются газовым резаком можно отметить:
- поддержку прямолинейных разделительных разрезов при помощи 1/2/3 или 4-х резаков;
- возможность прямолинейного резанья с подготовкой скоса кромок для будущей сварки;
- выполнение резки форм по лекальных кривых с подготовкой их под сварку;
- возможность вырезания кругов либо торцов 1 ил 2-мя резаками.
| Параметр | Значение |
|---|---|
| Толщина вырезаемых деталей | 5...250 мм |
| Количество резаков «Эффект-М» | 1...2,(3,4*) |
| Длина прямолинейного реза | не ограничена** |
| Радиус резки по циркулю | 150...1500 мм |
| Угол скоса кромки от вертикали | 60° |
| Угол скоса кромки от горизонтали (при снятии ласок) | 25° |
| Ширина полос при резке двумя резаками без удлинителя штанги, не менее | 850 мм |
| Ширина полос при резке с удлинителем штанги, не менее | 1450 мм |
| Скорость перемещения резака | 0,05...1,6 м/мин |
| Длина направляющей секции | 2000 мм |
| Расход газов (ацетилена) на один резак | 12 л/мин |
| Расход газов (природного газа) на один резак | 18 л/мин |
| Расход газов (пропан-бутана) на один резак | 8 л/мин |
| Расход газов (кислорода) на один резак | 200 л/мин |
| Потребляемая мощность | 50 Вт |
| Напряжение питания ходовой части | 24 В |
| Напряжение, подводимое к блоку питания | 220 В |
| Габариты | 405х240х250 мм |
| Масса ходовой части машины с одним резаком | 17 кг |
| Масса ходовой части машины с двумя резаками | 20 кг |
| Масса блока питания (без кабелей) | 3 кг |
| Масса полного комплекта машины | 65 кг |
