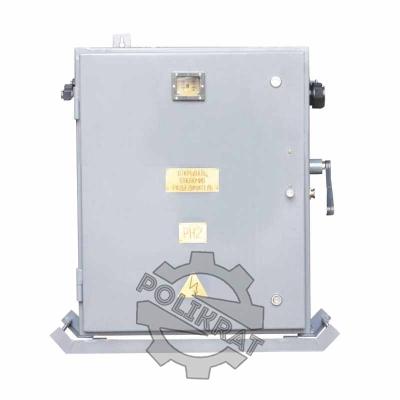

Пускатель ПРН
Пускатель ПРН рудничного типа используются в трехфазных сетях на предприятиях горнодобывающей, угольной промышленности в условиях шахт и рудников, на которых нет опасности возникновения взрыва, появления угольной пыли. Оборудование применяется для управления электрическими двигателями подвижных и стационарных механизмов и машин. Выпуск производится в разработанных четырех немного отличных модификациях, разница в которых заключена в предельной коммутационной способности, номинального тока и других характеристик.
Назначение
Пускатель ПРН в исполнении УХЛ предназначены для стационарной установки в условиях работы рудника или шахты без опасности взрыва. Используются для управления запуском двигателей стационарных по модели или передвижных видов механизмов и оборудования. Эксплуатация пускателей допускается при температуре воздуха -10...+35 C и относительной влажности вплоть до 98%.
Модификации
- Пускатель ПРН-63 рассчитан на 63 Ампера.
- Пускатель ПРН-80 работает с током 80 Ампер.
- Пускатель ПРН-100 выдерживает 100 Ампер тока.
- Пускатель ПРН-125 имеет рабочее направление по току в размере 125 Ампер.
Устройство и работа
Установка устройства ПРН выполняется в вертикальном положении, при этом допустимо отклонение на 10 градусов от рекомендуемого положения установки. Не допускаются резкие удары, толчки встряска в местах установки пускателей рудничных. ПРН не предназначен для применения во взрывоопасной рабочей среде.
Рудничные пускатели обеспечивают защиту от перегрузки, нулевую защиту, а также защиту при увеличении сопротивления изоляции более 30 кОм. Искробезопасное напряжение цепи ПРН составляет 18 В. Обеспечивается нормальная работа пускателей при напряжении сети, не превышающем 0,66 кВ и сопротивлении менее 30 кОм. При краткосрочном падении напряжения в пределах 0,65 от номинального значения устройство не самовыключается. Допустимые колебания электрической цепи от 0,85 до 1,1 от стандартного показателя напряжения. В пускателях рудничных допустимо подключение реле утечки электрического тока. В ПРН предусмотрен реверсивный блокировочный разъединитель.
Пускатели рудничные могут работать в трех режимах — продолжительный вариант, прерывисто-продолжительный режим и повторный вариант работы. Конструктивно пускатели выполнены в усиленном металлическом корпусе толщиной 3 мм.;
Технические характеристики
- Частота сети – 50 Гц.
- Напряжение (искробезопасное) цепи управления – 18 В.
- Пускатель ПРН нормально работает при колебаниях напряжения в электрической сети от 0,85
- Uном до 1,1 Uном и не самоотключается при кратковременном снижении напряжения на его вводе до 0,65 Uном.
- Уставка срабатывания узла контроля изоляции при напряжении сети до 660 В: – 30 кОм.
- Контролируемое сопротивление заземляющей жилы дистанционного управления – 50 Ом.
- Потребляемая мощность электрической энергии не более – 100 ВА.
Параметры | Значения |
---|---|
Частота сети | 50 Гц |
Напряжение (искробезопасное) цепи управления | 18 В |
Пускатель ПРН нормально работает при колебаниях напряжения в электрической сети от | 0,85 |
Uном до 1,1 Uном и не самоотключается при кратковременном снижении напряжения на его вводе до | 0,65 Uном |
Уставка срабатывания узла контроля изоляции при напряжении сети до 660 В | 30 кОм |
Контролируемое сопротивление заземляющей жилы дистанционного управления | 50 Ом |
Потребляемая мощность электрической энергии не более | 100 ВА |
Частное акционерное общество «Углеприбор» специализируется на разработке и выпуске оборудования для добывающей отрасли промышленности, и горно-обогатительного комплекса.
