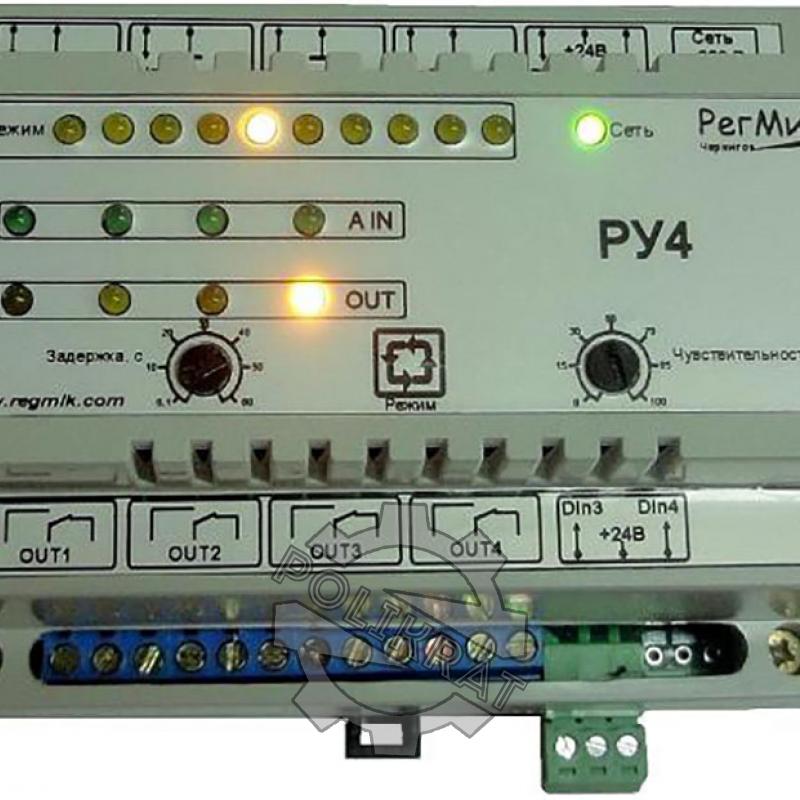

Регулятор уровня РУ4-03

Регулятор-сигнализатор уровня четырехканальный (РУ4-03) с четырьмя реле может работать в одном из шести режимов.

Режимы работы:

• Логика раздельного управления или сигнализатора. В этом режиме каждому входу соответствует свой выход, при этом их работа не зависит друг от друга.
• Два 2-х канальных регулятора с режим заполнения/опустошения. В данном режиме прибор конфигурируется как 2 независимых 2-х канальных регулятора, и способен работать с 2-мя отдельными резервуарами.
• 4-х канальный с регулятор с режим заполнения/опустошения. Данный режим используется для ответственных технологических процессов, где критичным является переполнение или полное опустошение резервуара.
• Полуавтоматический режим управления 2-мя независимыми насосами. В этом режиме включение насоса происходит по «замыканию» кнопки «Пуск насоса» (Din1, Din2), а выключение происходит автоматически при срабатывании датчика уровня.
• Режим управления двумя насосами. В трубе установлен датчик давления потока жидкости типа «сухой контакт» (К1), подключаемый к входу (Din1). К входам (Ain2) и (Ain3) подключаются датчики верхнего рабочего уровня (ВРУ) и нижнего рабочего уровня (НРУ) соответственно. Выходы (OUT2) и (OUT3) включают 2 насоса: ведущий насос №1, а насос №2 резервный. Включение ведущего насоса происходит при осушении ВРУ и НРУ.

Режим управления двумя насосами, основной и вспомогательный. Данный режим разделен на 2 подрежима: наполнение резервуара и опустошение резервуара
