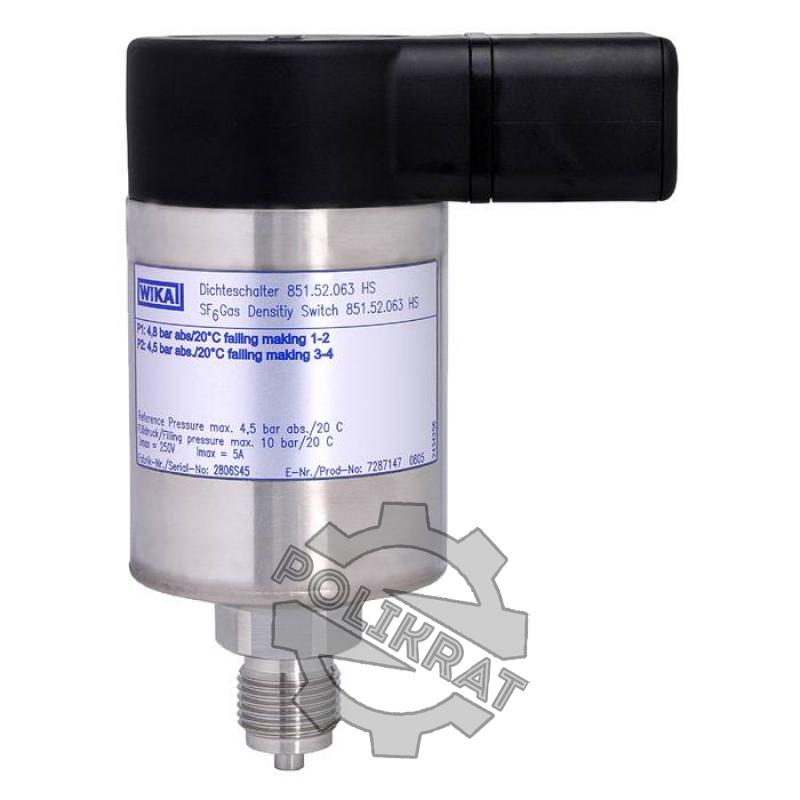

Реле плотности элегаза GDS-HV WIKA

Модели GDS-HV

GDS-HV используется для обеспечения контроля плотности гексафторида серы SF6, которым заполнено рабочее оборудование. Может монтироваться вне помещений. Применяется с устройствами, работающими на высоком напряжении.

Основные узлы GDS-HV: эталонная высокогерметичная стальная камера, заполненная элегазом, капсульная пружина из нержавейки, микропереключатели (до 4-х шт.). Для электрического соединения применяется кабельная коробка. Атмосферное давление и высота монтажа на работу аппарата не влияют.

Принцип действия. Давление в эталонной камере устанавливается равным нижнему допустимому пределу плотности элегаза. Это величина постоянная, максимум – 7,5 бар. Давление SF6 в оборудовании, которое контролирует данный прибор, зависит от плотности газа. С ее уменьшением, оно понижается. Как только давление газа в оборудовании окажется ниже, чем в эталонной камере, срабатывает пружина, размыкая микропереключатели.

Применение

• Мониторинг плотности элегаза SF6 в закрытых резервуарах
• Предназначен для применения вне помещений
• Для выключателей высокого напряжения

Особенности

• Реле плотности элегаза с температурной компенсацией с помощью образцовой камеры
• Микропереключатель внутри образцовой камеры; нет влияния географической высоты и колебаний атмосферного давления; не требует повторной калибровки
