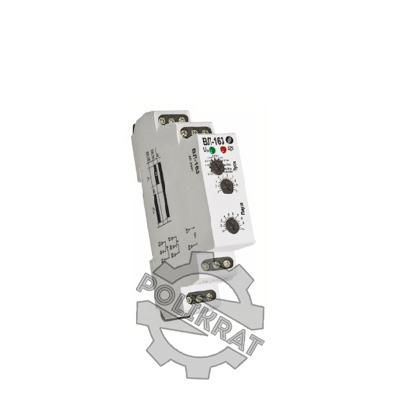

Реле времени ВЛ-163

Реле времени ВЛ-163 предназначено для обеспечения плавного запуска электродвигателей с обмотками, соединёнными « звездой », уменьшения пусковых токов при включении двигателей, а также для автоматического переключения обмоток двигателя на схему «треугольник» при выходе его после пуска на паспортный режим.

Конструктивное исполнение

Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную шину DIN шириной 35 мм. Конструкция клемм обеспечивает надежный зажим 2 - х проводов сечением до 1 ,5 мм 2 или одного пр овода сечением 2 ,5 мм 2 . На лицевой панели реле ВЛ-163 расположены переключатель диапазонов выдержек времени t 1 (« звезда») и регуляторы времени срабатывания t 1 (« звезда») и t 2 ( «пауза»), а также индикаторы сеть «Uп» и реле, которые показывают наличие напряжения в трехфазной цепи и включение встроенного исполнительного реле соответственно.

Эксплуатация

Оптимальными условиями для использования реле ВЛ-163 являются:

• температура окружающего воздуха от -20 до +55 ºС;
• относительная влажность воздуха до 80 % при температуре 25 ºС ;
• высота над уровнем моря - не более 2000 м;
• окружающая среда - взрывобезопасная, не содержащая пыли (в том числе токопроводящей) в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.

Механические внешние воздействующие факторы соответствуют группе М7 по ГОСТ 17516.1 - 90. При этом реле устойчивы к многократным ударным нагрузкам длительностью от 2 до 20 мс с максимальным ускорением 3 g и вибрационным нагрузкам в диапазоне частот:

• от 5 до 15 Гц с максимальным ускорением 3 g;
• от 15 до 100 Гц с максимальным ускорением 1 g.
