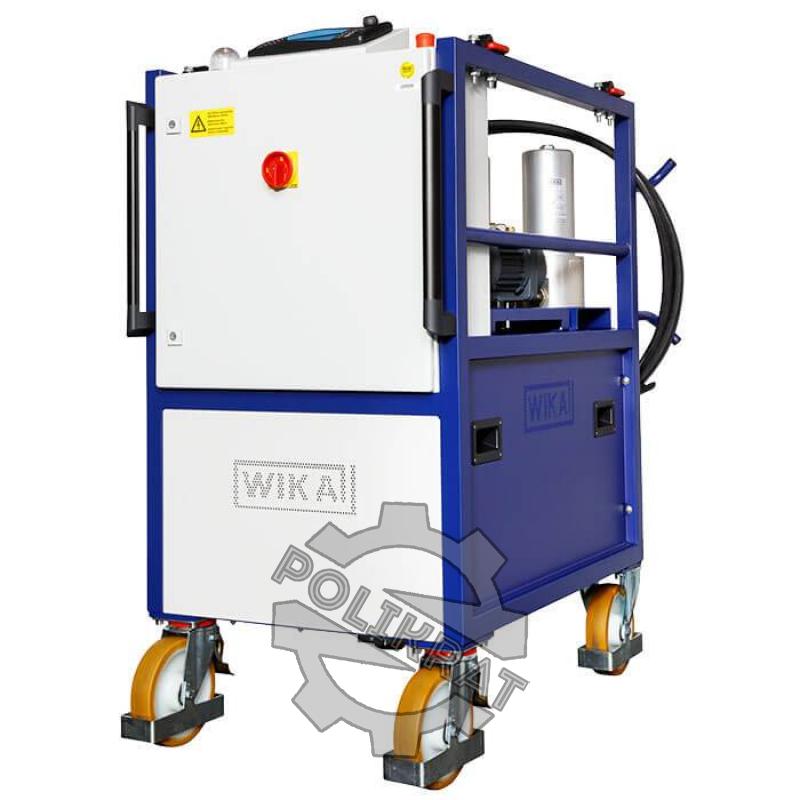

Система осушения газа WIKA

Модели GAD-2000

GAD-2000 служит для удаления влаги из элегаза, которым заполнено оборудование, в процессе его эксплуатации.

GAD-2000 включает в себя следующие узлы и агрегаты:

• Безмасляный компрессор для SF6.
• Безмасляный вакуумный компрессор для SF
• Вакуумный насос для воздуха (опционально).
• Система фильтров GPF-10: механический фильтр (1 мкм) и 2 микрофильтра из оксида алюминия.
• Резервуар на 15 л.

Рабочее напряжение однофазное 230В (50 Гц) или 115 В (60 Гц). Соединение – DN8. Опционально – модуль GSM для передачи данных.

Принцип работы. Под действием компрессоров, элегаз из электрооборудования, через защитный модуль, проходит через механический фильтр и два поглощающих Н2О фильтра GPF-10. После этого SF6 направляется в собственный резервуар для хранения или обратно в оборудование. Управление – при помощи 7-дюймового сенсорного экрана. Двойная система защиты контролирует работу элегазовой ячейки и обеспечивает безопасность процесса (SIL2).

Применение

• Уменьшение содержания влаги в оборудовании с заполнением элегазом непосредственно в процессе эксплуатации

Особенности

• Обеспечение безопасности системы благодаря двойной защите
• Эффективное снижение затрат на техническое обслуживание оборудования с заполнением элегазом (осушение элегаза непосредственно в процессе эксплуатации)
• Использование двух параллельных фильтров (модель GPF-10) для увеличения степени поглощения влаги
• Минимальный объем работ по техническому обслуживанию
• Простое и понятное управление с помощью 7" сенсорного экрана
