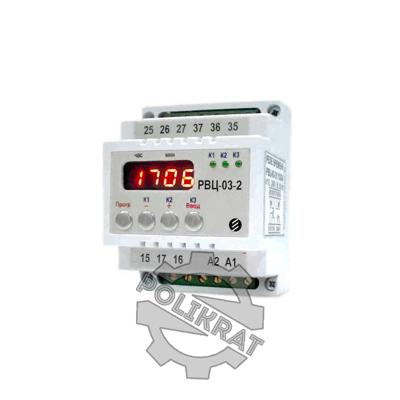

Таймер программный РВЦ-03-2

Средняя: 5 (1 оценка)
Аббревиатура:
РВЦ-03-2

Таймер программный РВЦ-03-2 предназначен для включения и отключения различных бытовых, промышленных приборов по определенной, предварительно установленной программе в реальном масштабе времени.

Особенности

  • Три независимых канала (3 реле) управления подключенными приборами.
  • Уставки вводятся в реальном масштабе времени.
  • Индикация текущего времени в том числе и при температуре до минус 20 °С.
  • Сохранение памяти программ при отключении реле от напряжения питания.
  • Универсальное питание (2 исполнения).
  • Еженедельное повторение запрограммированных включений и выключений с указанием времени срабатывания, дня недели и номера канала;
  • Возможность задания ежедневного цикла срабатываний, по заданным дням, только по рабочим (либо выходным) дням.

Конструктивное исполнение

Функционально реле времени РВЦ-03-2 состоит из трех блоков:

  • блок питания и промежуточных реле;
  • блок стабилизаторов напряжения;
  • блок управления и индикации;

Блок питания обеспечивает выходные напряжения 5 В и 9 В для раздельного питания схемы управления и схемы промежуточных реле, а также формирует напряжение заряда аккумулятора.

Блок управления и индикации (БУИ) состоит из микроконтроллера, 4-х разрядного индикатора и 4-х кнопок настройки режима работы реле. Также на БУИ имеются светодиодные индикаторы состояния промежуточных реле, которые засвечиваются при их включении.

Комплектность

  • реле РВЦ-03-2 - 1 шт.
  • руководство по эксплуатации - 1 экз.
  • этикетка - 1 экз.
Модификации
ТипоисполнениеГрафик функцииРезерв ходаДискретность установки времени
РВЦ-03-211150 часов1 мин
РВЦ-03-222150 часов1 сек
РВЦ-03-231нет1 мин
РВЦ-03-242нет1 сек
Технические характеристики
ПараметрыЗначения
Номинальное напряжение питания постоянного тока частоты 50 Гц , ВAC/DC 24-42
Номинальное напряжение питания переменного тока частоты 50 Гц , ВAC/DC 110-240
Потребляемая мощность, не более5 ВА (5 Вт)
Запас хода часов, не менее150 ч
Максимальное количество уставок реле60
Число независимых цепей управления3
Количество контактов реле3 переключающих
Длительно допустимая сила тока контактов8 А
Максимальная коммутируемая мощность выходных контактов активной нагрузки2000 Вт (ACI - 8А/250В)
Диапазон рабочих температур-20...+55 °С
Степень защиты таймераIP40
Степень защиты клеммникаIP10
Масса0,3 кг
Рис.1. Алгоритм программирования уставок
Рис.2. Схема подключения РВЦ-03-2
Рис.3. Габаритные и присоединительные размеры таймера РВЦ-03-2
Модфикация Характеристики Склад
Фото таймера программного РВЦ- 03-1
Таймер программный РВЦ- 03-1
Модификации
ТипоисполнениеРезерв ходаМинимальная длительность импульсаПараметры уставки
РВЦ-03-11150 часов1 минВремя включения; время выключения; d - день недели; n - номер канала
РВЦ-03-12150 часов1 секВремя включения; время выключения; d - день недели; n - номер канала
РВЦ-03-13нет1 минВремя включения; время выключения; d - день недели; n - номер канала
РВЦ-03-14нет1 секВремя включения; время выключения; d - день недели; n - номер канала
Технические характеристики
ПараметрыЗначения
Номинальное напряжение питания постоянного тока частоты 50 Гц , В≅24–40
Номинальное напряжение питания переменного тока частоты 50 Гц , В≅110–240
Потребляемая мощность, не более, ВА5
Погрешность хода в сутки, не более, с± 4
Запас хода часов, не менее, ч150
Максимальное количество уставок реле60
Регулировка выдержки временидискретная
Дискретность установки времени вкл/откл, исполнение «1» и «3», мин1
Дискретность установки времени вкл/откл, исполнение «2» и «4», с1
Число независимых цепей управления3
Количество замыкающих контактов реле:3 замыкающих
Длительно допустимая сила тока контактов, А8
Максимальная коммутируемая мощность выходных контактов активной нагрузки, Вт2000 Вт (ACI – 8А/250В)
Диапазон рабочих температур, °С2000 Вт (ACI – 8А/250В)
Степень защиты релеIP40
Степень защиты клеммникаIP10
Масса, кг, не более0,3
Под заказ
