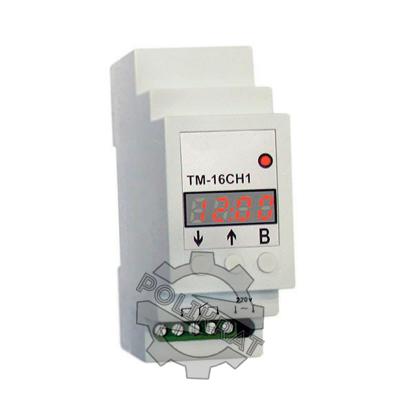

Таймер ТМ-16СН1

Таймер ТМ-16СН1 используется для включения и отключения нагрузки по заданному времени суток.

Устройство и работа

Таймер включения/отключения ТМ-16СН1 относится к недельному типу. Название данного типа, в принципе, говорит само за себя: прибор рассчитан на программирование недельными интервалами. Пользователь может установить по 9 временных ячеек в сутки на неделю вперед. После окончания недели программа циклически повторяется. Временной ячейкой называется изменение состояния контакта таймера включения/отключения ТМ-16СН1, то бишь его замыкание, либо размыкание. Традиционно, рассматриваемый прибор имеет функцию суточного реле времени, что позволяет использовать все временные ячейки в течение одного дня с последующим ежедневным повторением программы. В суточном режиме работы таймер включения/отключения ТМ-16СН1 позволяет установить до 63 ячеек. Помимо автоматического режима работы, рассматриваемое реле времени может работать вручную, когда сам пользователь жестко задает замыкание и размыкание контактов.

Все манипуляции с настройкой и управлением прибора осуществляются посредством LED-дисплея и кнопок управления на лицевой панели. Установленная пользователем программа сохраняется в энергонезависимой памяти и, соответственно, не будет потеряна даже в случае длительного обесточивания питающей сети.

Таймер ТМ-16СН1 имеет клеммное подключение и устанавливается на стандартную 3.5мм DIN-рейку в электрощитовой или в электрошкафу. Монтаж и настройка не требуют никаких профессиональных навыков, если следовать официальной инструкции по эксплуатации.

Таймер рассчитан на работу с однофазным потребителем мощностью до 3.5 кВт. Максимальный ток при активной нагрузке составляет 16 ампер. При высокой степени индуктивности (реактивная нагрузки) максимальный ток снижается. Прибор может использоваться с более мощным потребителем, осуществляя его питание через внешний контактор.
