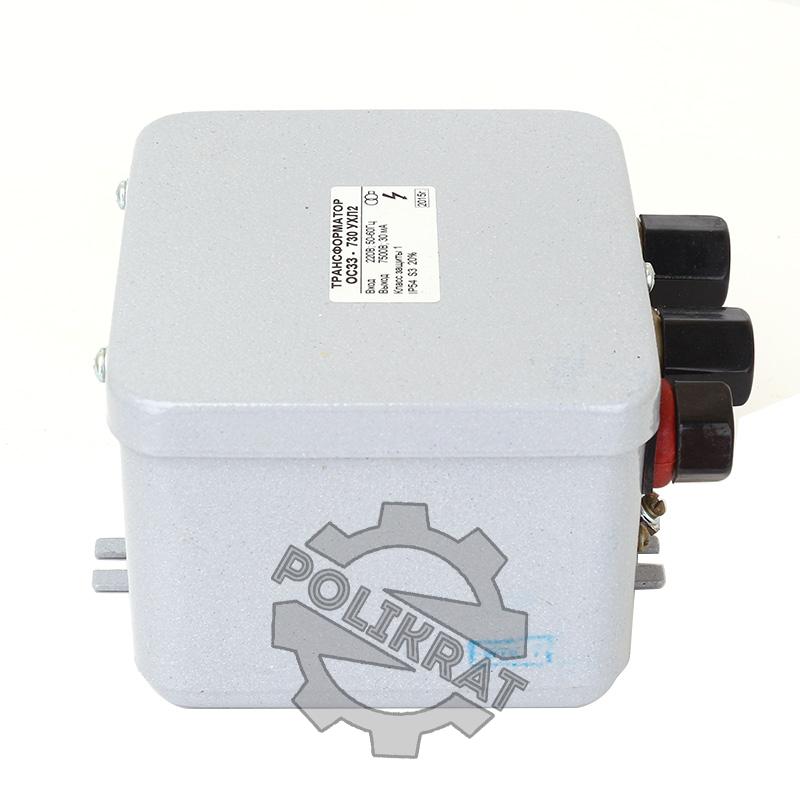

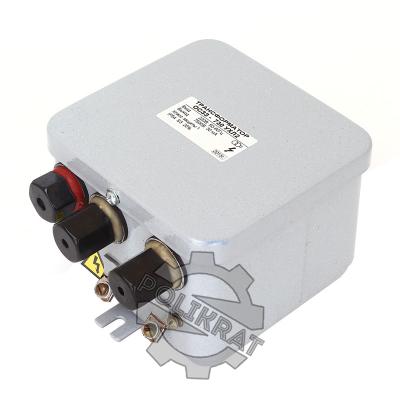

Трансформатор ОС33-730 УХЛ2

Средняя: 3.7 (3 оценки)
Код товара:
9265
Цена:
6660.00 ₽
Аббревиатура:
ОС33-730
Производитель:
Документация:

Трансформатор ОС33-730 УХЛ2 (однофазный, сухой) предназначен для зажигания путем дугового искрообразования легкофракционного жидкого и газообразного топлива в технологических теплопроизводящих установках (теплогенераторах, котлоагрегатах, обжиговых печах и т.д.). Трансформаторы с естественным воздушным охлаждением предназначены для работы от сети однофазного переменного тока с номинальным напряжением 220 В частоты 50 – 60 Гц.

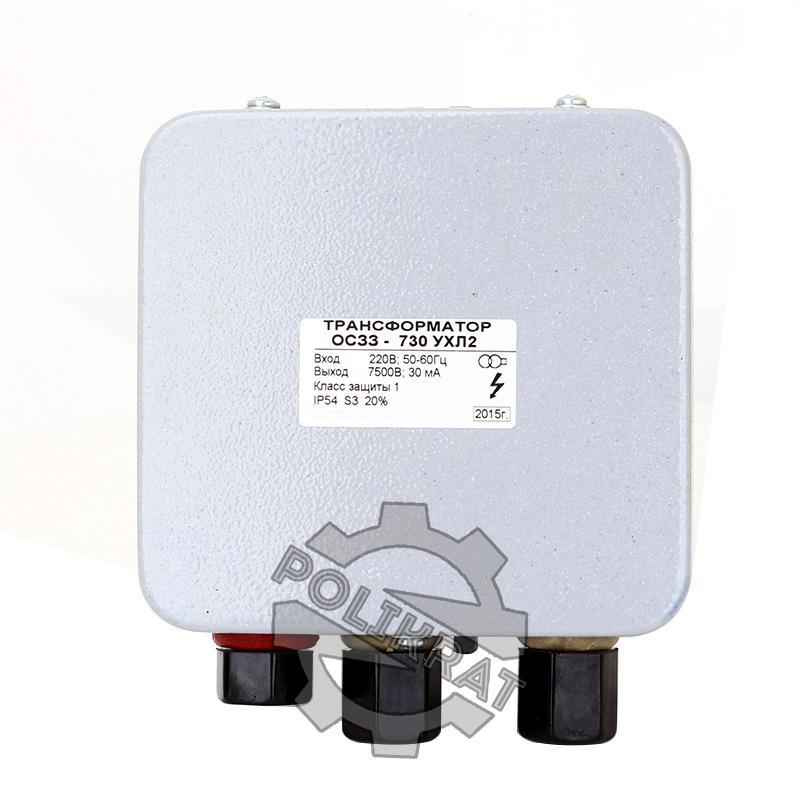

Маркировка трансформатора розжига ОС33-730 УХЛ2

Трансформаторы маркируются так: ОС-ЗЗ-730, где:

  • О - однофазный трансформатор;
  • С –сухой;
  • З - зажигающий трансформатор;
  • З - защищенный  в металлическом корпусе.

Условия эксплуатации

  • Трансформаторы розжига ОС33-730 рассчитаны для работы в местах, защищенных от прямого попадания солнечной радиации и воды (категория размещения 2 по ГОСТ 15150-69).
  • Температура окружающей среды от -60 до +40°C, относительная влажность воздуха не более 80% при +20°C.
  • Окружающая среда невзрывоопасная и не должна содержать пыль (в том числе токопроводящую) в количестве, нарушающем нормальную работу трансформатора, а также агрессивных паров и газов в концентрациях, разрушающих металлы и изоляцию.
  • Положение трансформаторов в пространстве при эксплуатации – любое.
  • Установка на месте работы – стационарная.
  • Степень защиты – IP54 по ГОСТ 14254-80.

Устройство и работа трансформатора ОСЗЗ-730

Работа высоковольтного трансформатора ОС33-730 основана на принципе электромагнитной индукции. Особенности работы трансформатора является крутопадающая внешняя характеристика.

Подготовка к работе:

  1. Распакуйте трансформатор.
  2. Убедитесь при тщательном внешнем осмотре в отсутствии механических повреждений корпуса трансформатора, отсутствии трещин и сколов вводов.
  3. Проверьте сопротивление изоляции между вводами НН и корпусом трансформатора мегомметром на напряжение 500 В. Величина сопротивления изоляции должна быть не менее 2 МОм.
  4. Выберите провода для подключения трансформатора к сети и для подключения нагрузки к трансформатору:
    • сечение провода с медными или алюминиевыми жилами для подключения трансформатора1 к сети должно быть от 0,5 мм2 до 2,5 мм2;
    • для подключения нагрузки к трансформатору используйте специальный высоковольтный провод.

Порядок установки

  1. Установите трансформатор ОСЗЗ-730 па месте эксплуатации.
  2. Подключите заземляющую жилу к уголку заземления при помощи винта М4 с шайбой.

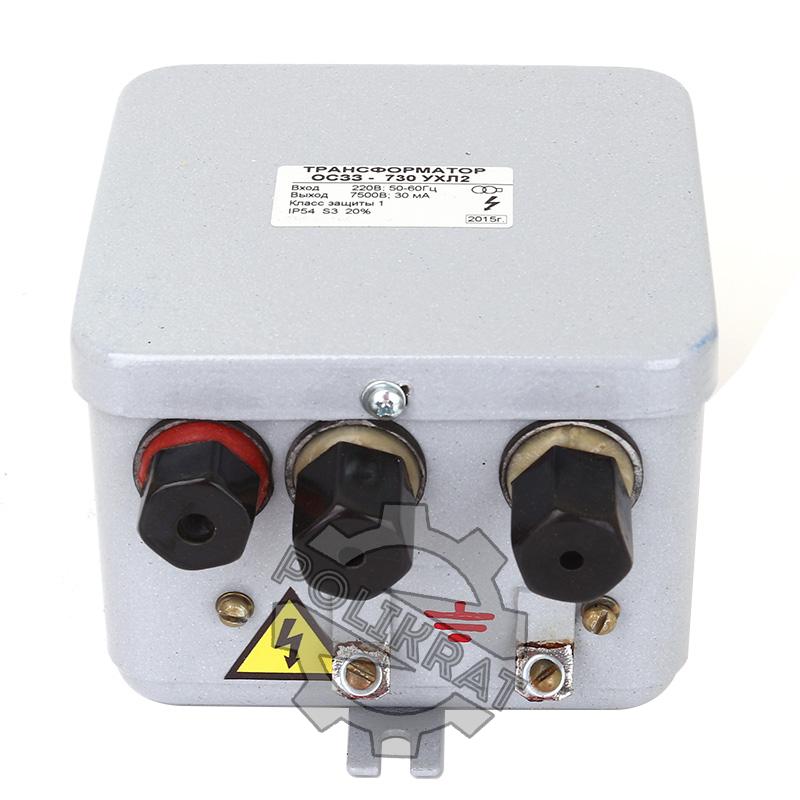

  3. Свечу зажигания подключите кабелем к высоковольтному вводу трансформатора, обозначенному "7кВ". Для этого свинтите гайку с высоковольтного ввода, снимите уплотнительное кольцо и проколите в донышке кольца отверстие, использовав для этого любой инструмент (отвертка,шило). Наденьте на высоковольтный провод гайку, затем уплотнительное кольцо конусом к изолятору. Вставьте высоковольтный провод в отверстие высоковольтного ввода, насадив провод с некоторым усилием на острие контакта, при этом провод должен войти в изолятор на расстоянии 3-4 мм, плотно затяните гайку.
  4. ВНИМАНИЕ: Отсутствие надежного соединения между высоковольтным проводом и контактом изолятора приводит к образованию дуги внутри изолятора и выходу из строя трансформатора.
  5. Второй электрод свечи зажигания подключите к винту заземления.
  6. Подключите трансформатор к питающей сети при помощи двужильного или двужильного с заземляющей жилой кабеля. Кабель питания подключите к вводам, обозначенным 220 В.
  7. Выполните монтаж проводов таким образом (петлей вниз от вводов), чтобы исключалась возможность попадания воды самотеком по проводам к трансформатору, а также, чтобы исключалась возможность короткого замыкания.

Гарантия

Гарантийной срок эксплуатации составляет 30 месяцев с момента ввода трансформатора ОСЗЗ-730 в эксплуатацию, при условии соблюдения потребителем правил эксплуатации, транспортирования и хранения.

Комплект поставки

  1. Трансформатор ОС33-730 – 1 шт.
  2. Паспорт – 1 экз.
  3. Кольцо уплотнительное – 1 шт. Находится под гайкой изолятора, 220 В.
Технические характеристики
ПараметрЗначение
Номинальное первичное напряжение220 В
Пределы отклонения первичного напряженияверхнее +10%, нижнее -7,5%
Номинальное вторичное напряжение7500 В
Ток первичной обмотки при номинальной нагрузке, не более1,25 А
Номинальный вторичный ток (в режиме короткого замыкания)30 (+1/-2) мА
Режим работы под нагрузкойповторно-кратковременный
Относительная продолжительность включения (ПВ)20%
Продолжительность цикла180 с
Продолжительность серии непрерывно следующих друг за другом рабочих циклов, не более1 ч (20 циклов)
Продолжительность перерыва между сериями непрерывно следующих друг за другом рабочих циклов, не менее3 ч
Продолжительность работы в режиме непрерывного горения друг за другом рабочих циклов7 мин
Типовая мощность0,25 кВ·А
Продолжительность работы в режиме непрерывного горения дуги, не более7 мин
Габаритные размеры 170 x 135 x 100 мм
Масса 2,7 кг
Габаритные и установочные размеры ОС33-730
Электрическая схема трансформатора ОС33-730
