Устройство УВВ-03
Устройство УВВ-03 предназначено для:
- определения величины расцентровки валов механизмов;
- выполнения центровки; определения и устранения "мягкой лапы";
- определения биений полумуфт и валов;
- расчетов ожидаемой центровки в вертикальной плоскости.
Область применения
Устройство используется в машинах и механизмах, передающих крутящий момент посредством муфт.
Комплектация

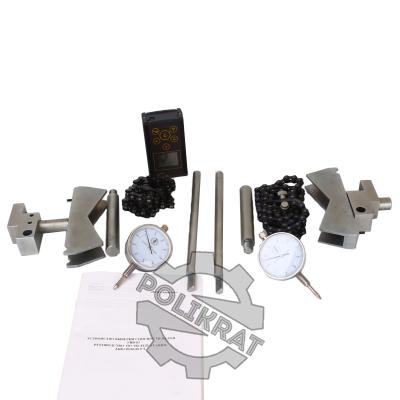

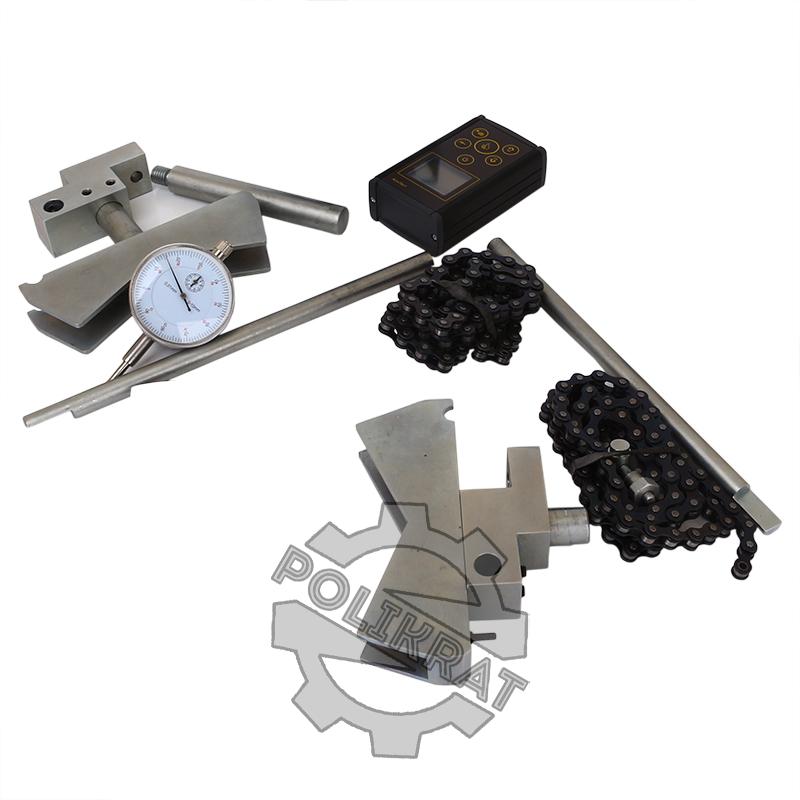

В стандартный набор поставки устройства УВВ-03 входит:

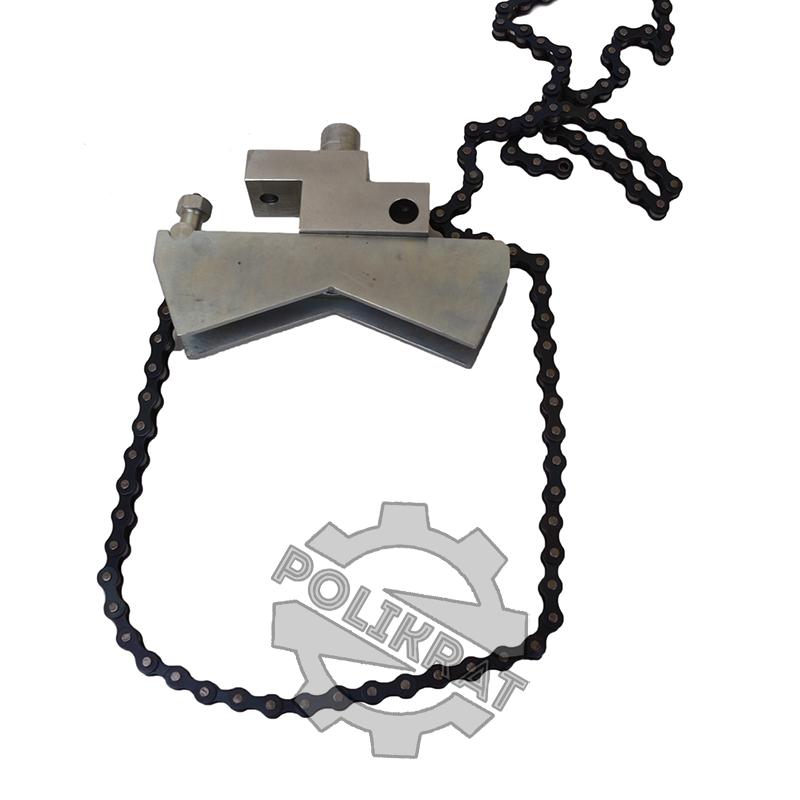

- Призма в сборе со стойкой - 4 шт
- Держатель - 2 шт
- Штанга L=250мм - 2 шт
- Цепь в сборе с натяжным винтом и гайкой - 2 шт
- Упор - 2 шт

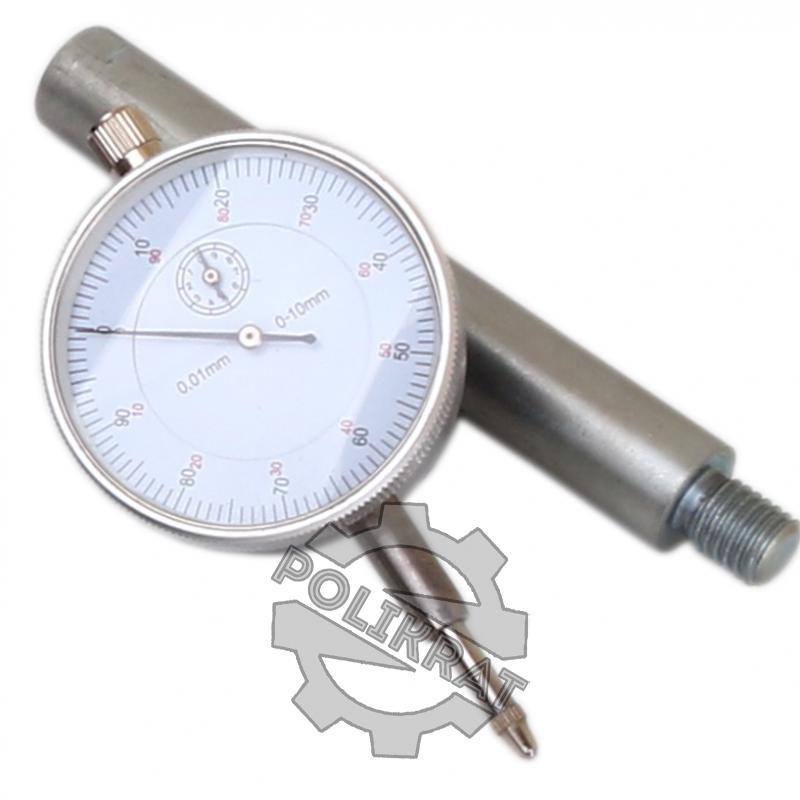

- Индикатор часового типа ИЧ-10 - 2 шт
- Рулетка 3м - 1 шт
- Жесткая упаковка - 1 шт
- Прибор для выполнения расчетов 795М107В - 1 шт
- Руководство по эксплуатации - 1 шт
Параметр | Значение |
---|---|
Диаметр валов (муфт) при выполнения центровки, мм | 30-475 |
Точность центровки, мм | ±0,01 |
Диапазон эксплуатационных температур, °С | 0...40 |
Срок службы, лет, не менее | 10 |
Габаритные размеры, мм | 355х260х60 |
Масса, кг | 4 |
Параметр | Значения |
---|---|
Количество программ, шт. | 9 |
Габариты дисплея, мм | 32х24 |
Разрешение дисплея, точек | 64х98 |
Напряжение аккумуляторной батареи, В | 3,6 |
Время непрерывной работы прибора без подзарядки, ч | 8 |
Габаритные размеры, мм | 60х102х31 |
Масса, кг | 0,25 |
Частота вращения, об/мин | Хорошо (смещение) | Хорошо (излом) | Допустимо (смещение) | Допустимо (излом) |
---|---|---|---|---|
До 1000 | 0,08 | 0,07 | 0,12 | 0,10 |
До 2000 | 0,06 | 0,05 | 0,10 | 0,08 |
До 3000 | 0,04 | 0,04 | 0,07 | 0,07 |
До 4000 | 0,03 | 0,03 | 0,05 | 0,05 |
Более 4000 | 0,02 | 0,02 | 0,04 | 0,04 |
